80-3 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。三排工藝孔鏈輪有三排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。80-3鏈輪，配用LD80-3三排鏈條，可根據客戶需求追加工軸孔部。

產品手冊索取



產品特點

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

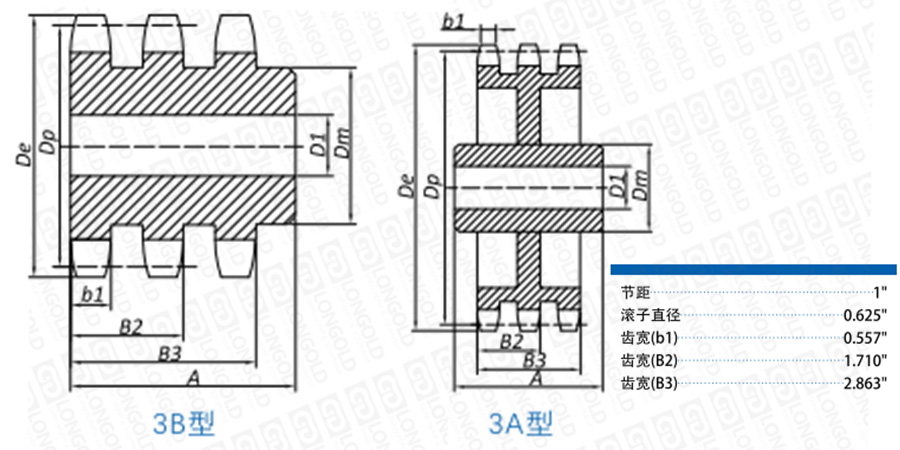

■鏈輪本體結構詳見如上圖

上圖為80-3 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。


■3B型鏈輪尺寸表

齒數

三排B型
鏈輪型號

外圓直徑

節距圓直徑

軸孔徑D1

輪轂

參考
重量

PDF圖紙

DXF圖紙

De

Dp

Min

Max.

直徑Dm

長度A

inch

inch

inch

inch

inch

inch

lbs

11

LD80-3B11TQ

4.010

3.549

1

1 3/4

2 1/2

3 5/8

5.90

請咨詢

請咨詢

12

LD80-3B12TQ

4.330

3.864

1

1 7/8

2 5/6

3 5/8

7.50

13

LD80-3B13TQ

4.660

4.179

1

2 1/4

3 1/6

3 5/8

9.20

14

LD80-3B14TQ

4.980

4.494

1

2 3/8

3 4/9

3 5/8

11.00

15

LD80-3B15TQ

5.300

4.810

1

2 1/2

3 4/5

3 5/8

13.10

16

LD80-3B16TQ

5.630

5.126

1

2 3/4

4

3 7/8

15.80

17

LD80-3B17TQ

5.950

5.442

1

3

4 3/7

3 7/8

18.60

18

LD80-3B18TQ

6.270

5.759

1

3 1/4

4 3/4

3 7/8

21.20

19

LD80-3B19TQ

6.590

6.076

1

3 1/3

5

3 7/8

23.70

20

LD80-3B20TQ

6.910

6.392

1

3 1/3

5

3 7/8

26.00

21

LD80-3B21TQ

7.240

6.710

1

3 1/3

5

3 7/8

28.40

22

LD80-3B22TQ

7.560

7.027

1

3 1/3

5

3 7/8

31.00

23

LD80-3B23TQ

7.880

7.344

1

3 1/3

5

3 7/8

33.60

24

LD80-3B24TQ

8.200

7.661

1

3 1/2

5 1/4

3 7/8

37.10

25

LD80-3B25TQ

8.520

7.979

1

3 1/2

5 1/4

3 7/8

40.10

26

LD80-3B26T

8.840

8.296

1

3 1/2

5 1/4

3 7/8

42.90

30

LD80-3B30T

10.110

9.567

1 1/4

3 3/4

5 3/4

4 1/4

54.50

35

LD80-3B35T

11.710

11.156

1 1/4

3 3/4

5 3/4

4 1/4

79.50

36

LD80-3B36T

12.030

11.474

1 1/4

3 3/4

5 3/4

4 1/4

83.90

注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。


■3C型鏈輪尺寸表

齒數

三排C型
鏈輪型號

外圓直徑

節距圓直徑

軸孔徑D1

輪轂

參考重量

PDF圖紙

DXF圖紙

De

Dp

Min

Max

直徑Dm

長度A

inch

inch

inch

inch

inch

inch

Lbs

42

LD80-3C42T

13.940

13.381

1 1/4

3 4/5

6

4 1/2

84.90

請咨詢

請咨詢

45

LD80-3C45T

14.900

14.336

1 1/4

3 4/5

6

4 1/2

92.40

52

LD80-3C52T

17.130

16.562

1 1/2

3 4/5

6

4 1/2

107.00

60

LD80-3C60T

19.680

19.107

1 1/2

4 1/4

6 1/4

4 3/4

128.00

68

LD80-3C68T

22.230

21.653

1 1/2

4 1/4

6 1/4

4 3/4

140.00

76

LD80-3C76T

24.780

24.198

1 1/2

4 1/4

6 1/4

4 3/4

165.00

95

LD80-3C95T

30.830

30.245

1 1/2

4 1/2

6 3/4

5

240.00


型號表示例


LD80
 -
 3B 35T Q
（1）
（2）
 （3）
 （4）


（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格


鏈輪的類型


類型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

說明

單排
片式

單排
單側輪轂

單排
雙側輪轂

雙排
片式

雙排
單側輪轂

雙排
雙側輪轂

三排
片式

三排
單側輪轂

三排
雙側輪轂

雙排
雙向驅動

圖示




×
